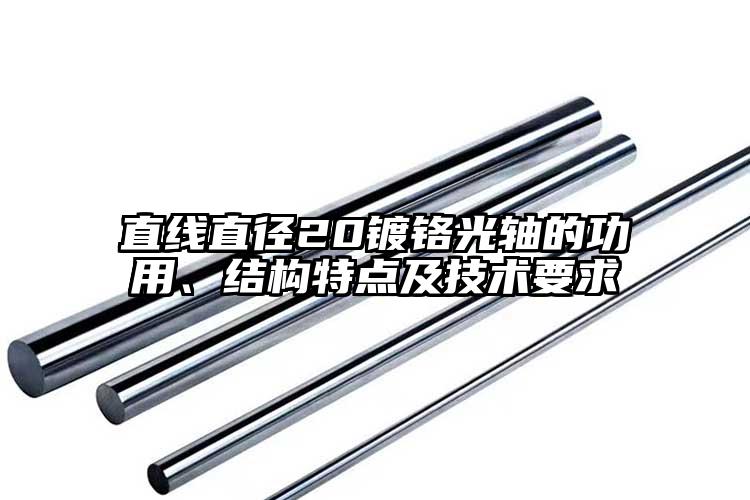

直线直径20镀铬光轴的功用、结构特点及技术要求

直径20镀铬光轴是机器中经常遇到的典型零件之一。它主要用来支承传动零部件，传递扭矩和承受载荷。直径20镀铬光轴是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。根据结构形状的不同，直径20镀铬光轴可分为镀铬棒、阶梯轴、空心轴和曲轴等。直径20镀铬光轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。

直径20镀铬光轴用轴承支承，与轴承配合的轴段称为轴颈。轴颈是轴的装配基准，它们的精度和表面质量一般要求较高，其技术要求一般根据轴的主要功用和工作条件制定，通常有以下几项：

（一）尺寸精度

起支承作用的轴颈为了确定轴的位置，通常对其尺寸精度要求较高（IT5~IT7）。装配传动件的轴颈尺寸精度一般要求较低（IT6~IT9）。

（二）几何形状精度

直径20镀铬光轴的几何形状精度主要是指轴颈、外锥面、莫氏锥孔等的圆度、圆柱度等，一般应将其公差限制在尺寸公差范围内。对精度要求较高的内外圆表面，应在图纸上标注其允许偏差。

（三）相互位置精度

直径20镀铬光轴的位置精度要求主要是由轴在机械中的位置和功用决定的。通常应保证装配传动件的轴颈对支承轴颈的同轴度要求，否则会影响传动件（齿轮等）的传动精度，并产生噪声。普通精度的轴，其配合轴段对支承轴颈的径向跳动一般为0.01~0.03mm，高精度轴（如主轴）通常为0.001~0.005mm。

（四）表面粗糙度

一般与传动件相配合的轴径表面粗糙度为Ra2.5~0.63μm，与轴承相配合的支承轴径的表面粗糙度为Ra0.63~0.16μm。
